技術規格：

可選項：

應用行業及裝置：

• 鍋       爐：汽包液位

• 電       力：輔機液位(高加、低加、除氧器、凝汽器、軸封加熱器等)、化學水處理

• 煤  化  工：甲醇、二甲醚、合成氨/尿素、煤制烯烴、煤制油、煤制氣

• 硅  行  業：有機硅、多晶硅

• 石油石化：油氣開采與集輸、煉油、乙烯、三聚等

• 精細化工：甲烷氯化物、環氧乙烷、苯胺、PTMEG、BDO、碳纖維、聚甲醛、醋酸、苯乙烯、橡膠、粗苯精制

• 其       它：冶金、造紙、焦化、水處理等

產品結構：

SPI磁翻板液位計采用模塊化設計，結構簡單，由三部分組成：

• 主腔體

• 浮子

• 指示器組件




主腔體

• ANSI標準設計，特殊制造工藝

• 多種安裝方式和過程連接形式

• 304/304L SS、316/316L SS、317 SS、321 SS、347 SS、TA2、哈C-276、鋯702、鎳-6、304+PTFE、CPVC、PP等多種材質

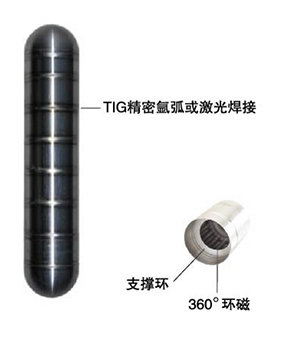

浮子

通過其內部磁鋼的磁場與外部指示器、液位開關和變送器發生作用。

• 完全密封，帶支撐環，應抗壓

• 360°環磁設計

• 316L SS、哈C-276、鋯-702、鎳-6、TA2、鈦+PFA、五級航空鈦合金等材質

• 特殊結構設計，脈沖TIG或激光焊工藝，精密制造

• 耐溫范圍：-196~538℃

• 耐壓范圍：真空~42MPa

• 適用于高溫高壓、深冷、強腐蝕性等苛刻工況

安裝：

標準型磁致伸縮配磁翻板液位計出廠之前，所有參數已經配置完成，并且已經完成安裝固定。如果現成安裝時，拆卸原來的安裝結構，則按照以下步驟安裝：

1.將顯示面板固定在腔體已標記的合適位置上，并在喉箍上安裝固定掛鉤；

2.講液位計安裝在腔體一側的掛鉤位置，調整液位計和顯示面板的零點位置，使兩個零點重點對齊。（安裝時注意吉林磁致伸縮液位計與磁翻板液位計的測量方向要一致）；

3.緊固掛鉤，使液位計完全固定；

4.如果液位計的表頭部分離腔體端蓋的距離大于300mm或者表頭為不銹鋼材質時，則需要副駕喉箍和掛鉤來緊固液位計表頭部分，確保現場液位計不會松動或者掉落；

5.清理液位計表面安裝過程中產生的附著物、污跡。

產品選型：
